Información Básica.
No. de Modelo.
OKEYPCBA
Material de Base
Aluminio
Materiales aislamiento
Resina orgánica
color
verde, azul, negro, rojo, amarillo, etc.
Paquete de Transporte
Inner Vacuum Packed Outside in Carton
Especificación
UL ISO RoHS, REACH
Marca Comercial
OKEY
Origen
Shenzhen, Guangdong, China
Código del HS
8534009000
Capacidad de Producción
20 000 Square Meters Per Month

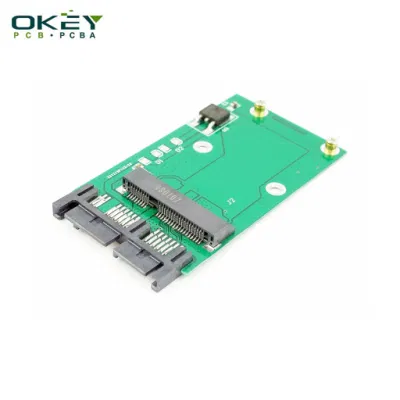

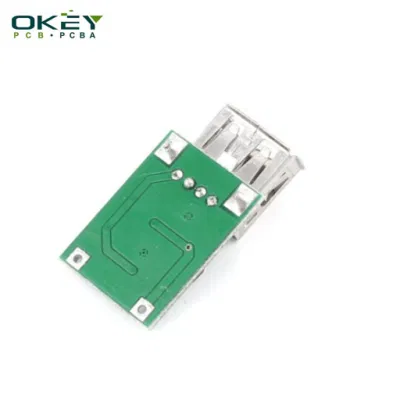

Descripción de Producto
| Las capacidades técnicas | |||
| Los elementos | Speci. | Comentario | |
| Tamaño máximo del panel | 32" x 20.5"(800mm x 520mm) | ||
| Max. El tamaño de la junta | 2000×610 mm | ||
El espesor de la junta del Min. | 2-capa de 0,15 mm | ||
| 4-layer 0,4 mm | |||
| 0,6 mm de 6 capas | |||
| 8-layer 1.5mm | |||
| 10-Capa 1.6~2.0mm | |||
| Min/Espacio ancho de línea. | 0,1Mm (4MIL) | ||
| Max. Espesor de cobre | 10oz. | ||
| Min. S/M tono | 0,1Mm (4MIL) | ||
| Tamaño del orificio del Min. | 0,2 mm(8mil) | ||
| El agujero de diámetro. La tolerancia (PTH) | ± 0,05 mm (2MIL) | ||
| El agujero de diámetro. La tolerancia | ,+0/-0.05mm(2mil) | ||
| Desviación de la posición del agujero | ± 0,05 mm (2MIL) | ||
| La tolerancia de esquema | ± 0,10 mm (4MIL) | ||
| Twist & doblado | 0.75% | ||
| La resistencia de aislamiento | >10 Normal 12 Ω | ||
| Resistencia eléctrica | >1.3kv/mm | ||
| S/M de la abrasión | >6H | ||
| El estrés térmico | 288°C a 10 seg. | ||
| Tensión de ensayo | 50-300V | ||
| Min/ciegas enterrado a través de | 0,15 mm (6MIL) | ||
Pulir | HASL, ENIG, ImAg, Imsn OSP, el enchapado de oro chapado AG | ||
Los materiales | FR4,H- TG,Teflon,Rogers,Ceramica,base de aluminio, cobre | ||
| El ancho de traza min/ espacio (capa interna) | 4mil/4mil(0,1 mm/0,1 mm). | ||
| Min de la almohadilla (capa interna) | 5 mil(0.13mm) | El agujero ancho anillo | |
| El espesor de Min(capa interna) | 4 mil(0,1 mm). | Sin cobre | |
| Espesor de cobre interior | 1~4 oz. | ||
| Espesor de cobre exterior | 0.5~6 oz. | ||
| Terminado de espesor de placa | 0.4-3.2 mm | ||
Espesor de placa de control de la tolerancia | ± 0,10 mm | ± 0,10 mm | 1~4 L |
| ±10%. | ±10%. | 6~8 L | |
| ±10%. | ±10%. | ≥10 L | |
| El tratamiento de la capa interior | La oxidación del marrón | ||
| La capacidad de conteo de la capa | 1-30 LAYER | ||
| La alineación entre ML | ±2mil. | ||
| La perforación mín. | 0,15 mm. | ||
| El agujero terminado mín. | 0,1 mm | ||
| La precisión del agujero | ±2 mil(±50 um) | ||
| La tolerancia de la ranura | ±3 mil(±75 um) | ||
| La tolerancia de HPT | ±3 mil (±75um) | ||
| La tolerancia para NPTH | ±2mil (±50um) | ||
| Max Relación de aspecto de la PTH | 08:01 | ||
| Pared agujero espesor de cobre | 15-50um | ||
| La alineación de las capas externas | 4mil/4mil. | ||
Min/anchura de rastreo de espacio para la capa exterior | 4mil/4mil. | ||
| La tolerancia del aguafuerte | +/-10% | ||
Espesor de la máscara de soldadura | En la traza | 0.4-1.2mil(10-30 um) | |
| En la esquina de traza | ≥0.2mil(5um) | ||
| En el material de base | ≤+1.2mil. | ||
| Espesor terminado | |||
| La dureza de la máscara de soldadura | 6H | ||
| La alineación de la película La máscara de soldadura | ±2mil(+/-50 um) | ||
| Min ancho de la máscara de soldadura puente | 4mil(100um) | ||
| Max orificio con tapón de soldadura | 0,5 mm | ||
El acabado de superficie | HAL (cable o sin plomo), la inmersión inmersión de oro, níquel, oro eléctrico dedo Electric de Oro, OSP, inmersión de plata. | ||
| El espesor de níquel Max para el oro dedo | 280u"(7um) | ||
| El espesor de oro para el oro Max dedo | 30u"(0,75 um) | ||
| El espesor de níquel en oro de inmersión | 120u/240u"(3um/6um) | ||
| El espesor de oro en oro de inmersión | 2U/6u"(0,05 UM/0,15 um) | ||
| Control de impedancia y su tolerancia | 50±10%,75±10%,100±10% de 110±10% | ||
| Anti-fuerza pelado traza | ≥61B/(≥107g/mm) | ||
| Arco y twist | 0.75% | ||
Placa de circuito impreso de color rojo con 2 capas:
Lugar de origen, Guangdong, China (continental)
Nombre de marca OKEY
El número de modelo okey pcb
El material de base FR-4
Espesor de cobre 1 oz.
1,2 mm de espesor de la junta
Min. El tamaño del orificio 0,4 mm
Min. 0,2 mm de ancho de línea
Min. El interlineado 0.15mm
Acabado de superficies HASL
De color rojo.
Pedido pequeño aceptable
Fire resistanceUL-94V0.
Resumen/contourmilling, V-cut, el enrutamiento de CNC
100% productsE-test o prueba de la sonda volador
Características
Las capacidades de la junta delgada
Aumentar la densidad de enrutamiento en el complicado desig
Excelente estabilidad y fiabilidad de montaje
Material y tratamiento de superficie aptos para el proceso sin plomo
Aplicaciones
Smartphone, teléfono, Tablet, el Ultrabook, e-Reader Reproductor de MP3, GPS, la consola de juegos portátil, DSC, videocámara, módulo LCD
Los beneficios
Experiencia fabricante, con buena yiel
Aumento de varias plantas de producción en corto tiempo
Preguntas frecuentes
Q1: ¿Qué tipo de formato de archivo de PCB se puede aceptar para la producción?
Gerber, PROTEL 99SE, PROTEL DXP CAM350, el ODB+(.TGZ)
Q2:Es mi PCB archivos seguros cuando se presento a ustedes para la fabricación?
Respetamos los derechos de autor de los clientes y nunca va a la fabricación de PCB para alguien con tus archivos a menos que recibamos el permiso escrito de usted, ni vamos a compartir estos archivos con otros partidos de 3nda.acuerdo es viable.
P3: Se puede también manejar Asamblea PCB?
Tenemos nuestra propia fábrica de montaje de PCB que pueden ayudar a la fuente de todos los componentes de su producto de acuerdo a su lista de materiales .
P4: puede brindar el servicio de OEM y ODM?
Hemos experimentado equipo de I+D que puede hacer la investigación y el diseño como sus peticiones. También nos bueno hacer ingeniería inversa .
Q5:qué pagos se aceptan ?
-Transferencia Bancaria(T/T), Western Union,carta de crédito(L/C), Paypal ,Ali pagar,Carro de crédito
Q6:cómo enviar la mercancía?
A:Para los pequeños paquetes, le enviaremos las juntas por DHL, UPS, FedEx,EMS. Servicio puerta a puerta! Recibirá su PCB en su casa.
B:para mercancías pesadas más de 300 kg, podemos enviar sus placas por barco o por aire para guardar los gastos de envío. Por supuesto, si tienes tu propio transportista,nos puede contactar con ellos para tratar con su envío.
Q7:qué es la cantidad mínima de pedido?
No hay limitación MOQ
P8: Podemos visitar su empresa?
No hay problema. Le invitamos a visitarnos en Shenzhen. O la otra fábrica se encuentra en la provincia de GuangDong.
P9: ¿Cómo se puede garantizar la calidad de la PCB?
Los PCB y PCBA producciones son una prueba 100%, incluyendo el vuelo de prueba de la sonda, E-test y AOI y prueba de funcionamiento.
