Información Básica.
No. de Modelo.
(ZSY-CV56XL-L)
Color del gabinete
Negro / Opción
Uso
TV de Familia, TV de Hotel, TV de Cocina
tensión de entrada
100-240v ac
tamaño de pcb
188(l)mm*35(w)/21,5(w)mm
Paquete de Transporte
Carton Box
Origen
Foshan
Capacidad de Producción
10000/Month
Descripción de Producto
DESCRIPCIÓN
CV56XL-L es una placa de control de TV que puede recibir las señales de televisión analógica PAL/NTSC. Es adecuado para el mercado de Asia-Pacífico, Oriente Medio y Sudamérica . CARACTERÍSTICAS
- El HDMI es compatible con 1,4a, el HDCP es compatible con 1,4
- El HDMI es compatible con ARC, CEC
- Admite actualización USB
CARACTERÍSTICAS
PANEL | Tipo | TFT-LCD/LED | |
| Resolución | Máx. 1920 X 1080 | ||
| Interfaz | LVDS simple/doble | ||
| Voltaje | 12V, 5V, 3,3V | ||
ATV | Rango de recepción | 48,25MHz - 863,25MHz | |
| Impedancia de entrada | 75Ω | ||
| Sistema de vídeo | PAL, NTSC | ||
Sistema de sonido | BG, DK, I, M/N. | ||
| NICAM/A2 | |||
PC | Nivel de vídeo | 0,7Vp-p@75ohm | |
| Formato | Máx. 1920 X 1080 a 60Hz | ||
AV | Sistema de color | PAL/NTSC/SECAM | |
| Nivel de vídeo | 1Vp-p@75ohm | ||
| HDMI | Formato | 480i, 480p, 576i,576p, 720p, 1080i, 1080p | |
ENTRADA DE AUDIO | Audio para PC | Nivel de audio | 0,2 2 Vrms |
| Audio CVBS | |||
| Audio de componente | |||
SALIDA DE AUDIO | Salida máxima potencia | 2 X3W a 4ohm THD<10% | |
| Teclado | Alimentación,Menú,Fuente,CH+,CH-,vol+,vol- | ||
CONFIGURACIÓN DE FUNCIONES
La configuración estándar es la siguiente
| FUNCIONES: IEC HEMBRA, SIN AISLADOR RF, SIN DOLBY, SIN ARC, SIN CEC, REGULADOR DE LUZ DE CC, CONECTOR AMP 4PIN/2,0, ALIMENTACIÓN DEL PANEL 5V (LA TENSIÓN DEL PANEL SE BASA EN EL COMENTARIO) ALIMENTACIÓN: ENTRADA EXTERNA DE CC 12V, CONEXIÓN INTEGRADA DE 12V ENTRADAS 4PIN/2,0 |
MODO DE FORMATO USB
Medios | Archivo Extensión | Códec | Observación | |
| Vídeo | Audio | |||
PELÍCULA | .avi | XviD,MPEG-2,MPEG-4, H.264,H,265 | MP3 WMA* AAC MP2 PCM | Resolución máx. Y. MP4: GMC no es compatible |
.mp4 | MPEG-2,MPEG-4,H,264 ,H,265 | |||
| .mpg | MPEG-1, MPEG-2 | |||
| mkv .mov | MPEG-1/2/4,H.264,H,2 65 | |||
| .dat | MPEG-1 | MP2 | Resolución máxima: 352×288 | |
| .vob | MPEG-2 | Resolución máxima: 720×576 | ||
| .rm .rmvb | RV8,RV9, RV10,RA8-LBR | COCINE | Resolución máx. Y. Frecuencia de cuadro:1080p@30fps | |
MÚSICA | .mp3 | / | MPEG1 Layer3 | |
| .wma | / | WMA | ||
| .m4a .aac | / | AAC | ||
FOTO | .jpg | Resolución máxima: 8192x8192 | ||
| .bmp | Resolución máxima: 3000x3000 | |||
| .png | Resolución máxima: 3000x3000 | |||
| TEXTO | .txt | ANSI/UNICODE GB/UTF8 | Tamaño del archivo: Máx. 1MB | |
CARACTERÍSTICAS ELÉCTRICAS
Especificaciones eléctricas de entrada
| Potencia | Símbolo | Rango | Corriente máxima | Rizado |
| 12V Adaptador externo (4pin 2,0 incorporado) | DC | +12V--+12,5V | 2A | 800mV |
| La corriente de los módulos de panel, inversor y extensión no se incluye en la corriente máxima. | ||||
DEFINICIÓN DE INTERFAZ
Disposición de funciones

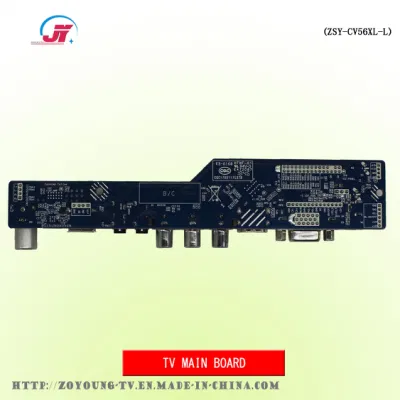

1.Vista principal Configuración de terminal
| NO | Descripción | NO | Descripción |
| 1 | 12V DC_IN INTEGRADO | 4 | CONECTOR LVDS |
| 2 | CONECTOR DEL INVERSOR | 5 | CONECTOR DE LA PLACA DE INFRARROJOS Y DE LA LLAVE |
| 3 | 12V/3,3V/5V ALIMENTACIÓN DE PANEL | 6 | CONECTOR DE ALTAVOZ 4PIN/2,0 |

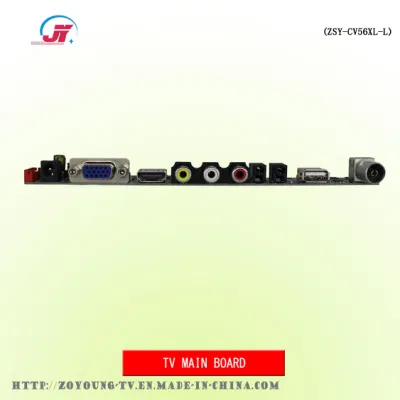

2.Configuración del terminal de vista frontal
| NO | Descripción | ||||
| 1 | ENTRADA DE CC | ||||
| 2 | ENTRADA VGA | ||||
| 3 | ENTRADA HDMI | ||||
| 4 | ENTRADA CVBS UIDEO | ||||
| 5 | ENTRADA L AUDIO CVBS | ||||
| 6 | ENTRADA R DE AUDIO CVBS | ||||
| 7 | ENTRADA DE AUDIO PARA PC | ||||
| 8 | AURICULARES FUERA | ||||
| 9 | ENTRADA USB | ||||
| 10 | ENTRADA RF TV | ||||
